Клиновые задвижки являются важными компонентами во многих отраслях промышленности и известны своей надежной запорной способностью. Как ведущий поставщик клиновых задвижек, я рад поделиться с вами тем, как работают эти задвижки и их значение в различных системах.
Базовая конструкция клиновой задвижки
Клиновая задвижка состоит из нескольких основных частей. Корпус представляет собой основной корпус, содержащий все внутренние компоненты и предназначенный для того, чтобы выдерживать давление и температуру протекающей через него жидкости. Затвор, имеющий форму клина, является наиболее важной движущейся частью. Он расположен внутри корпуса клапана и перемещается вверх и вниз, контролируя поток жидкости. Седло представляет собой уплотняющую поверхность внутри корпуса клапана, где затвор соприкасается при закрытии клапана. Шток соединяет затвор с приводом, который представляет собой устройство, используемое для управления клапаном.
Как клапан открывается и закрывается
Работа клиновой задвижки основана на линейном движении шибера. Когда клапан необходимо открыть, привод, который может быть ручным, электрическим или пневматическим, поворачивает шток. Когда шток вращается, он заставляет ворота двигаться вверх. Это движение вверх создает отверстие между затвором и седлами, позволяя жидкости течь через клапан. Размер проема зависит от того, насколько далеко подняты ворота.
И наоборот, когда клапан необходимо закрыть, привод вращает шток в противоположном направлении. Это заставляет ворота двигаться вниз. По мере опускания ворот они постепенно приближаются к сиденьям. Как только затвор полностью опускается и соприкасается с седлами, образуется плотное уплотнение, предотвращающее прохождение жидкости через клапан.
Преимущество клиновой конструкции
Клиновидная конструкция ворот дает ряд преимуществ. Во-первых, это обеспечивает лучшую герметизацию. Когда заслонка прижимается к седлам, клиновидная форма равномерно распределяет уплотняющую силу по контактным поверхностям. Это приводит к более эффективному уплотнению даже в условиях высокого давления.
Во-вторых, клиновидная конструкция помогает компенсировать мелкие неровности и износ сидений. Со временем седла могут изнашиваться из-за потока жидкости и многократного открытия и закрытия клапана. Клиновые ворота могут адаптироваться к этим изменениям и при этом сохранять хорошую герметичность.
Различные типы клиновых задвижек
Доступны различные типы клиновых задвижек, каждый из которых подходит для различных применений.
Задвижки с цельным клином
Цельноклиновые задвижки имеют цельную задвижку. Они просты по конструкции и обычно используются в приложениях, где жидкость относительно чистая и давление не очень высокое. Эти клапаны надежны и просты в обслуживании.
Гибкие клиновые задвижки
Гибкие клиновые задвижки имеют затвор, конструкция которого обеспечивает некоторую гибкость. Такая гибкость позволяет затвору лучше адаптироваться к любому тепловому расширению или сжатию корпуса клапана. Они часто используются в приложениях, где наблюдаются значительные перепады температур.
Разъемные клиновые задвижки
Разъемные клиновые задвижки имеют задвижку, разделенную на две части. Такая конструкция позволяет воротам легче приспосабливаться к любому перекосу между сиденьями. Разъемные клиновые задвижки подходят для применений, где возможно движение трубы или вибрация.
Электрические клиновые задвижки
Электрические клиновые задвижкиявляются популярным выбором в современных промышленных условиях. Они приводятся в действие электрическим приводом, что дает ряд преимуществ. Электроприводы легко интегрируются в автоматизированные системы управления. Это означает, что открытие и закрытие клапана можно точно контролировать и контролировать дистанционно. Они также подходят для применений, где требуется высокая степень точности. Например, на химическом заводе электрические клиновые задвижки можно использовать для точного контроля потока различных химикатов, обеспечивая качество и безопасность производственного процесса.
Клиновые задвижки из легированной стали
Клиновые задвижки из легированной сталипредназначены для применений, где клапан должен выдерживать суровые условия. Легированная сталь обладает превосходными механическими свойствами, такими как высокая прочность и коррозионная стойкость. Эти клапаны обычно используются в таких отраслях, как нефть и газ, где транспортируемая жидкость может быть агрессивной или где рабочая среда чрезвычайно сурова. Например, на морских нефтяных вышках клиновые задвижки из легированной стали используются для регулирования потока нефти и газа, поскольку они могут противостоять коррозионному воздействию морской воды и среды высокого давления.

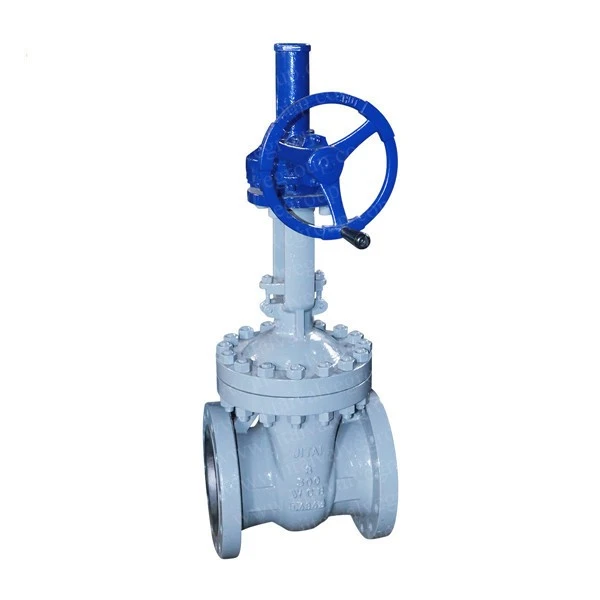

Фланцевые клиновые задвижки
Фланцевые клиновые задвижкишироко используются в трубопроводных системах. Фланцы на корпусе клапана облегчают установку и подсоединение к трубам. Они обеспечивают надежное соединение без утечек. Фланцевые клиновые задвижки могут использоваться в различных отраслях промышленности, включая водоподготовку, производство электроэнергии и системы отопления, вентиляции и кондиционирования. На водоочистных станциях фланцевые клиновые задвижки используются для регулирования потока воды на разных стадиях процесса очистки, обеспечивая эффективную работу установки.
Применение клиновых задвижек
Задвижки клиновые применяются во многих отраслях промышленности. В нефтегазовой отрасли они используются для контроля потока сырой нефти, природного газа и продуктов нефтепереработки в трубопроводах, нефтеперерабатывающих заводах и хранилищах. В энергетике они используются в паровых и водяных системах для регулирования потока жидкостей в котлах, турбинах и системах охлаждения. В химической промышленности они используются для работы с различными химическими веществами, обеспечивая безопасное и эффективное проведение химических процессов.
Техническое обслуживание и устранение неполадок
Правильное обслуживание клиновых задвижек имеет решающее значение для обеспечения их долгосрочной работы. Необходимо проводить регулярные проверки на наличие каких-либо признаков износа, коррозии или повреждений на затворе, седлах и штоке. Клапан необходимо регулярно смазывать, чтобы обеспечить его бесперебойную работу.
Если клапан не открывается или не закрывается должным образом, это может быть вызвано несколькими причинами. Одной из частых причин является застревание мусора или посторонних предметов между воротами и сиденьями. В этом случае клапан, возможно, придется разобрать и почистить. Другая возможная причина — износ штока или привода. Если шток изношен, возможно, его придется заменить. Если привод неисправен, возможно, потребуется его ремонт или замена.
Заключение
Клиновые задвижки являются универсальными и надежными компонентами многих промышленных систем. Их уникальный дизайн и принцип работы делают их пригодными для широкого спектра применений. Если вам нужен клапан для нефтепровода высокого давления или системы водоснабжения низкого давления, всегда найдется клиновая задвижка, которая удовлетворит ваши потребности.
Как надежный поставщик клиновых задвижек, мы предлагаем широкий ассортимент продукции, включая электрические, клиновые задвижки из легированной стали и фланцевые клиновые задвижки. Наши клапаны производятся по самым высоким стандартам, гарантируя качество и надежность. Если вам нужны клиновые задвижки для промышленного применения, мы приглашаем вас связаться с нами для закупки и дальнейшего обсуждения. Мы стремимся предоставить вам лучшие продукты и услуги, отвечающие вашим конкретным требованиям.
Ссылки
- «Справочник по клапанам» Дж. Бьоркмана.
- «Промышленная арматура: выбор, характеристики и применение», М. А. Несбитт.
