Шаровые клапаны — это распространенный тип клапанов, используемый в различных отраслях промышленности для регулирования потока жидкостей. Они известны своими надежными возможностями отключения и точным контролем потока. В категории седельных клапанов существует два основных типа: угловые седельные клапаны и обычные седельные клапаны. Как поставщик угловых клапанов, я хорошо разбираюсь в различиях между этими двумя типами и поделюсь этими знаниями в этом блоге.
Структурное проектирование
Наиболее очевидное различие между угловыми седельными клапанами и обычными седельными клапанами заключается в их конструктивной конструкции. Обычный проходной клапан имеет впускное и выпускное отверстия, расположенные на одной линии. Такая линейная конфигурация делает его подходящим для применений, где жидкость должна течь по прямому пути через клапан. Диск клапана перемещается перпендикулярно направлению потока и упирается в горизонтальное седло внутри корпуса клапана.
С другой стороны, угловые вентили имеют вход и выход, расположенные под углом 90 градусов друг к другу. Такая конструкция позволяет изменять направление потока жидкости внутри клапана. Диск клапана в угловом проходном клапане также перемещается перпендикулярно седлу, но наклонный корпус дает ему уникальные преимущества в определенных приложениях.
Характеристики потока
Конструктивные различия между двумя типами клапанов приводят к различным характеристикам потока. В обычном шаровом клапане жидкость должна совершить ряд оборотов при прохождении через клапан. Это может вызвать относительно высокий перепад давления, особенно когда клапан частично открыт. Путь потока в обычном шаровом клапане более сложный, и жидкость может испытывать турбулентность, что может снизить эффективность системы.
Однако угловые клапаны обеспечивают более обтекаемый путь потока жидкости. Поскольку входное и выходное отверстия расположены под углом 90 градусов, жидкость может менять направление более плавно. Это приводит к более низкому перепаду давления по сравнению с обычными седельными клапанами, особенно в тех случаях, когда жидкости все равно необходимо изменить направление. Например, в системах трубопроводов с прямоугольными изгибами использование углового клапана может устранить необходимость в дополнительном коленчатом фитинге, снижая как падение давления, так и общую стоимость системы.
Требования к установке
Монтаж — это еще одна область, в которой угловые и обычные клапаны отличаются. Обычные проходные клапаны обычно легче устанавливать в прямолинейных трубопроводных системах. Их можно легко интегрировать в трубопровод, где жидкость течет прямолинейно, а клапан можно без особых проблем установить горизонтально или вертикально.
Угловые проходные клапаны благодаря своей угловой конструкции больше подходят для применений, где требуется изменение направления потока. Их часто используют в системах, где прокладка трубопроводов предполагает повороты под прямым углом. При установке углового проходного клапана важно убедиться, что клапан правильно ориентирован, чтобы использовать его возможности по изменению расхода. Неправильная установка может привести к увеличению перепада давления и снижению производительности.
Приложения
Из-за различных характеристик угловые и обычные седельные клапаны используются в различных приложениях. Обычные седельные клапаны обычно используются в приложениях общего назначения, где требуется точный контроль расхода. Их часто можно встретить на водоочистных станциях, в системах отопления, вентиляции и кондиционирования, а также на химических заводах. В этих приложениях способность точно дросселировать поток более важна, чем минимизация падения давления.
Угловые проходные клапаны предпочтительны в тех случаях, когда необходимо изменить направление потока и желательно более низкое падение давления. Они широко используются в паровых системах, электростанциях, нефте- и газопроводах. Например, в паровой системе угловой шаровой клапан можно использовать для управления потоком пара при изменении его направления, а более низкий перепад давления помогает поддерживать эффективность паровой системы.
Материал и конструкция
Как угловые, так и обычные вентили доступны в различных материалах для различных применений. Распространенные материалы включают нержавеющую сталь, углеродистую сталь и латунь.
Как поставщик угловых клапанов, я предлагаю широкий ассортимент угловых клапанов, изготовленных из различных материалов. Например,Угловые вентили из нержавеющей сталиобладают высокой устойчивостью к коррозии и подходят для применения в пищевой промышленности и производстве напитков, фармацевтической промышленности и морской среде.Угловые вентили из углеродистой сталиизвестны своей высокой прочностью и часто используются в условиях высокого давления и высоких температур, например, на электростанциях и нефтеперерабатывающих заводах.
Варианты срабатывания
Оба типа клапанов могут приводиться в действие вручную или с помощью автоматизированных систем. Ручное управление является простым и экономичным для случаев, когда клапан не требует частого использования. Автоматическое приведение в действие, например пневматическое или электрическое, используется в приложениях, где требуется дистанционное или точное управление.

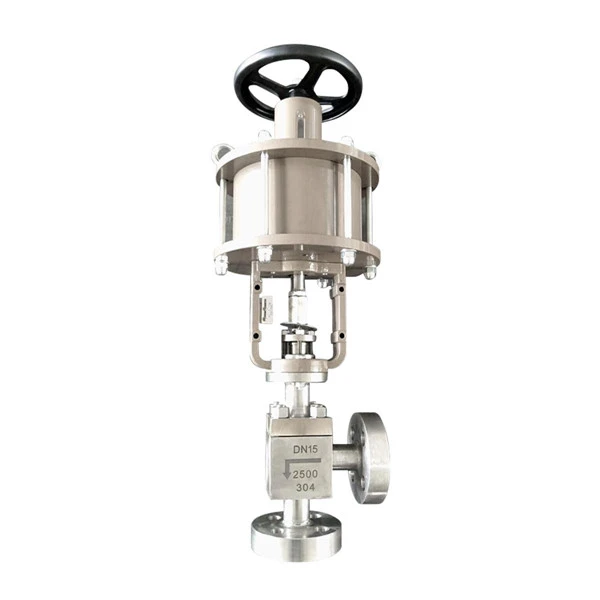

Как поставщик, я также обеспечиваюПневматические угловые клапаны. Пневматический привод обеспечивает быстрое время отклика и подходит для применений, где необходимо быстрое открытие и закрытие клапана, например, в системах аварийного отключения.
Техническое обслуживание и удобство эксплуатации
Что касается технического обслуживания, как угловые, так и обычные седельные клапаны требуют периодической проверки и обслуживания для обеспечения их правильного функционирования. Однако угловая конструкция угловых проходных клапанов в некоторых случаях может несколько затруднить доступ к ним и их обслуживание. Доступ к внутренним компонентам углового клапана может быть более сложным по сравнению с обычным клапаном, особенно в ограниченном пространстве.
С другой стороны, более низкий перепад давления и более обтекаемый путь потока в угловых седельных клапанах могут со временем привести к меньшему износу компонентов клапана. Это может сократить частоту технического обслуживания и замены деталей, компенсируя несколько более высокую сложность обслуживания.
Соображения стоимости
Стоимость угловых и обычных клапанов может варьироваться в зависимости от таких факторов, как размер, материал и тип привода. Как правило, угловые седельные клапаны могут быть дороже обычных седельных клапанов из-за их более сложной конструкции и необходимости дополнительных производственных процессов. Однако в случаях, когда преимущества углового проходного клапана, такие как более низкий перепад давления и меньшая потребность в дополнительных фитингах, перевешивают разницу в стоимости, инвестиции в угловой проходной клапан могут быть оправданы.
Заключение
В заключение отметим, что угловые седельные клапаны и обычные седельные клапаны имеют существенные различия с точки зрения конструкции, характеристик потока, требований к установке, применения, материала и конструкции, вариантов срабатывания, технического обслуживания и стоимости. Как поставщик угловых клапанов, я понимаю уникальные преимущества, которые угловые клапаны предлагают в определенных областях применения. Если вы ищете клапан с меньшим перепадом давления, более обтекаемым путем потока или решение для системы трубопроводов с прямыми поворотами, угловые проходные клапаны могут быть идеальным выбором.
Если вы ищете высококачественные угловые клапаны или вам нужна дополнительная информация о различиях между угловыми клапанами и обычными клапанами, пожалуйста, свяжитесь со мной для подробного обсуждения. Мы можем работать вместе, чтобы найти лучшее решение для клапанов для вашего конкретного применения.
Ссылки
- «Справочник по клапанам», Дэвид В. Миллер.
- «Трубопроводы и трубопроводная инженерия: проектирование, строительство, техническое обслуживание и управление целостностью», Джон П. Харт.
- Различные отраслевые стандарты и техническая документация, касающаяся конструкции и применения клапанов.
